單相電力智能儀表可對電網中的單相電壓、電流、頻率的電參數測量和顯示，采用LED方式顯示，具有4~20mA或0~5V模擬信號輸出，RS-485數字接口等功能。該系列采用單片機+高速AD轉換器設計，互感器隔離輸入，比傳統的單相電流電壓及頻率表顯示更精確，可靠性更高，抗干擾能力更強等，產品符合國際DLT721-2000、IEC6100-4。
具有以下特點：
1、 量程自動轉換，具備0.000-9999之間自動切換。
2、 單片機設計，隔離式輸入，穩定性更高，抗干擾能力更強。
3、 高精度采樣，真有效值測量，精度高達0.2級。
4、 具有模擬信號輸出，4~20mA或0~5V （選配）
5、 具有RS-485數字接口（選配）
|

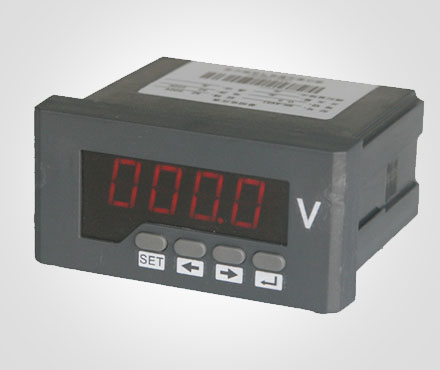

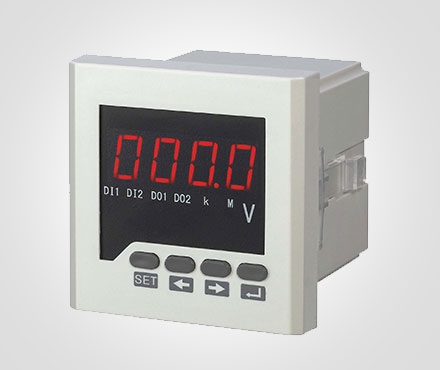

單相數顯電壓表 |
||
|
性能特點 |
高精度測量單相交流電壓 |
|
|
提供數碼管顯示，本地數據查詢 |
||
|
電流變比可編程設置 |
||
|
支持RS-485通訊，Modbus-RTU協議 |
||
|
支持開關量輸入、開關量輸出、模擬量變送輸出 |
||
|
輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V |
||
|
多種外形選擇，滿足不同柜體電氣回路的要求 |
||
|
技術指標 |
測量精度 |
電流： 0.5級 |
|
信號輸入 |
接線方式：電流三相四線、三相三線 |
|
|
額定：AC 1A、AC 5A |
||
|
過負載：1.2倍(持續)，10倍/5秒(瞬時) |
||
|
功耗：<0.4VA/相 |
||
|
阻抗：<20mΩ |
||
|
頻率：45~65Hz |
||
|
輔助電源 |
工作范圍：AC/DC 80V~270V、AC220V、AC380V、AC100V |
|
|
功耗：<4VA |
||
|
功能模塊 |
通訊接口：1路RS-485通訊，Modbus-RTU協議 |
|
|
波特率：1200~9600bps，默認2400 bps |
||
|
開關量輸入：支持4路干結點輸入 |
||
|
開關量輸出：支持3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A |
||
|
變送輸出：支持3路模擬量輸出：0/4~20mA或0~5/10V |
||
|
環境 |
工作溫度：-10℃~+55℃ |
|
|
存儲溫度：-25℃~+70℃ |
||
|
相對濕度：≤93%，無腐蝕性氣體場所 |
||
|
海拔：≤2500m |
||
|
安全 |
絕緣電阻： >100MΩ |
|
|
交流耐壓：AC 2KV |
||
|
電磁兼容性能 |
靜電放電：4級 |
|
|
電快速瞬變脈沖群：4級 |
||
|
浪涌(沖擊)：4級 |
||
|
外形尺寸 |
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48； |
|
|
開孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45； |
||
