SH-MB21電機智能保護器
發布時間：2023-07-27 08:38

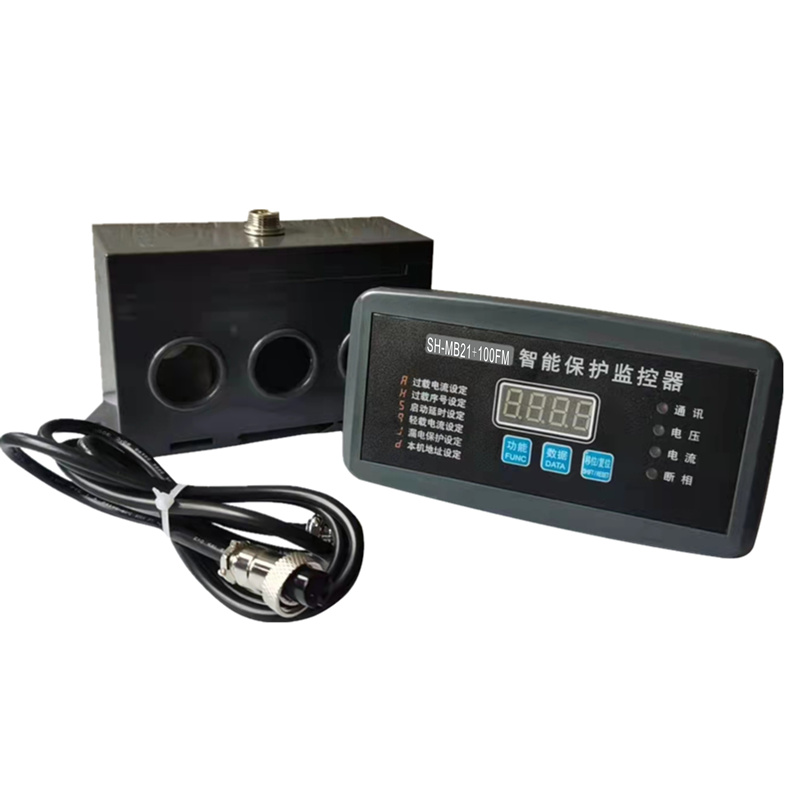

SH-MB21電機智能保護器
一、產品簡介
SH-MB21+是由我公司生產的電機智能保護器，具有現場總線接口,基于微處理器技術開發研制的電機保護與控制裝置。由微處理器來執行電機的保護與控制功能，完成對電機操作次數的統計、自診斷以及與上位機的通訊等。SH-MB21+為電機提供的完備保護，避免了因電機過載過熱、堵轉、欠壓、輕載、斷相、三相不平衡、接地等可能故障導致的生產事故，很好地保證設備運行的有效性與安全。SH-MB21+采用4-20mA和RS485通訊接口設計，保證了與上位機、PLC、DCS通訊的快速可靠，同時能快速響應上位主機的實時查詢等要求并執行相應操作。使用簡單方便，安全可靠。
二、型號定義
一、產品簡介
SH-MB21+是由我公司生產的電機智能保護器，具有現場總線接口,基于微處理器技術開發研制的電機保護與控制裝置。由微處理器來執行電機的保護與控制功能，完成對電機操作次數的統計、自診斷以及與上位機的通訊等。SH-MB21+為電機提供的完備保護，避免了因電機過載過熱、堵轉、欠壓、輕載、斷相、三相不平衡、接地等可能故障導致的生產事故，很好地保證設備運行的有效性與安全。SH-MB21+采用4-20mA和RS485通訊接口設計，保證了與上位機、PLC、DCS通訊的快速可靠，同時能快速響應上位主機的實時查詢等要求并執行相應操作。使用簡單方便，安全可靠。
二、型號定義
SH-MB21+ ① ② ③
SH-MB21+:產品代號;
①電流規格:例如50A,100A,150A,200A等，最大電流可以做到800，當電流大于200A，需要另配3個變比為5的電流互感器。
②結構形式: F 表示分體式, Z 表示整體式
③附加功能:帶M表示帶4-20mA模擬量輸出
帶T表示帶485接口MODBUS-RTU協議 帶P表示帶PROFIBUS-DP協議。
保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、短路、欠電壓保護、接地故障等保護，網絡科技。
控制功能：直接起動、星三角起動、自耦變壓器降壓起動、多方起動控制。
顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息顯示。
現場總線功能：SH-MB21+電機智能監控器具有 RS-485 遠程通訊接口，支持MODBUS-RTU、PROFIBUS-DP總線協議,方便的和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行實時操控、運行狀態參數監測和歷史數據查詢。SH-MB21+電機智能監控器對電機運行狀態和故障原因監控記錄極大方便了對電機維護計劃的制定，降低了設備維護成本。
保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、短路、欠電壓保護、接地故障等保護，網絡科技。
控制功能：直接起動、星三角起動、自耦變壓器降壓起動、多方起動控制。
顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息顯示。
現場總線功能：SH-MB21+電機智能監控器具有 RS-485 遠程通訊接口，支持MODBUS-RTU、PROFIBUS-DP總線協議,方便的和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行實時操控、運行狀態參數監測和歷史數據查詢。SH-MB21+電機智能監控器對電機運行狀態和故障原因監控記錄極大方便了對電機維護計劃的制定，降低了設備維護成本。
